Las lámparas incandescentes convencionales son ineficientes: emiten más calor que luz. Sí, tienen una vida útil corta. Conectar lámparas fluorescentes te permite ahorrar casi 3 veces en la factura de la luz. Además, estas fuentes de luz tienen una mayor gama de colores y son menos dañinas para los ojos. Sin embargo, su instalación requiere la compra de dispositivos especiales: estranguladores o tableros de balasto electrónico.
Contenido:
Lea también: Ideas interesantes para decorar tu dacha favorita con tus propias manos | Más de 150 consejos fotográficos originales para artesanos
Características de las lámparas fluorescentes.
dispositivo de lámpara fluorescente
Para comprender cómo se conectan las lámparas fluorescentes, debe comprender el principio de su funcionamiento. Exteriormente, parecen cilindros de vidrio, el aire en el que se reemplaza completamente por un gas inerte bajo una ligera presión. También hay una pequeña cantidad de vapor de mercurio que puede acelerar la ionización, el movimiento de electrones.
Los electrodos están ubicados a ambos lados del cilindro. Entre ellos hay una espiral de tungsteno recubierta con óxidos de sustancias que, cuando pasan corriente y se calientan, pueden moverse fácilmente a distancias bastante largas, creando radiación ultravioleta (UV).
[Instrucción] Conexión de cables en una caja de conexiones: tipos de conexiones y su aplicación.
Engranaje electromagnético
Pero, dado que este tipo de radiación es invisible, se convierte utilizando un fósforo (una composición especial a base de halofosfato de calcio, que recubre las paredes del cilindro), capaz de absorber los rayos UV, en lugar de emitir rayos de luz visibles. El color de la iluminación depende del tipo de fósforo.
Después de encender el dispositivo y cambiar al estado operativo, la intensidad de la corriente puede aumentar debido a la caída de la resistencia del gas. Si no limita este proceso, puede agotarse rápidamente.
Para reducir la intensidad de la corriente, se utilizan estranguladores (limitadores): inductores helicoidales que proporcionan una carga adicional y pueden cambiar la fase de la corriente alterna y mantener la potencia deseada durante todo el período de encendido. Los dispositivos restrictivos tienen otro nombre: balastos o lastres (lastres).
Balasto electrónico
Los tipos de balasto más avanzados son los mecanismos electrónicos (balastos electrónicos), cuyo principio de funcionamiento se describirá en el próximo capítulo. Para iniciar la descarga, se utiliza un dispositivo de arranque llamado arrancador..
Lea también: Paisajismo de su sitio con sus propias manos - (más de 130 ideas de fotos y videos) + Reseñas Principio de operación
El principio de funcionamiento de las lámparas fluorescentes.
Describamos brevemente el esquema de interacción del arrancador, el balasto y la lámpara:
- Cuando se aplica energía, la corriente que pasa a través del equipo de control pasa a través de los contactos del arrancador a lo largo de las espirales de tungsteno, calentándolos y luego va hacia cero
- El arrancador está equipado con un par de contactos: móviles y fijos. Cuando se aplica corriente, el contacto móvil (bimetálico), al calentarse, cambia de forma y se conecta al primero
- En este caso, la fuerza actual aumenta significativamente de inmediato hasta el límite limitado por el acelerador. Los electrodos se calientan
- La placa de arranque, por el contrario, comienza a enfriarse y desconecta los contactos. En este momento, hay un salto brusco en el voltaje y una descomposición del gas por electrones. Cuando el mercurio se convierte en vapor, la fuente de luz cambia al modo de funcionamiento
- El arrancador ya no está involucrado en el proceso, sus contactos están abiertos.
Lea también: Flores perennes (TOP 50 especies): catálogo de jardines para regalar con fotos y nombres | Vídeo + Reseñas
Pasos básicos de conexión
Esquema de conexión de una fuente de luz a un estrangulador
El diagrama de cableado de una lámpara fluorescente con un estrangulador es bastante simple:
- La inclusión de un condensador de compensación en el circuito le permite reducir las pérdidas de energía y ahorrar su consumo. En principio, el sistema funcionará sin él, pero con altos costos de energía.
- La tensión debe pasar secuencialmente por todos los puntos, empezando por el condensador.
- A continuación, se incluye la PRA en el sistema. Para obtener un brillo uniforme, sus parámetros deben coincidir idealmente con la potencia de la lámpara.
- El estrangulador está conectado a la fuente de luz en serie.
- Después de que sale de la bobina, conecte los terminales de arranque
- Le montamos un segundo contacto de red.
Desafortunadamente, el motor de arranque no es un dispositivo muy confiable. Además, durante el funcionamiento, la lámpara puede parpadear y afectar negativamente a la visión. En principio, es posible conectarse sin él. Puede reemplazar esta pieza con un interruptor de botón accionado por resorte.
Lea también: Hacer un invernadero con sus propias manos a partir de un tubo de perfil y policarbonato: una descripción completa del proceso, dibujos con dimensiones, riego y calefacción (Foto y Video) Instalación de dos lámparas.
Opciones de conexión
No importa cuántas fuentes de luz se requieran incluir en el sistema de iluminación, todas están conectadas en serie. Se requieren dos arrancadores para encender dos lámparas, respectivamente. Están conectados en paralelo.
Entonces, describamos el proceso de conectar 2 lámparas fluorescentes a la vez:
- La fase primero debe acercarse a la entrada del inductor.
- De él debe ir a la primera lámpara.
- Luego dirígete al primer motor de arranque.
- Luego vaya al segundo par de contactos de la misma fuente de luz.
- El contacto de salida está conectado a cero.
- El segundo tubo se conecta exactamente en la misma secuencia. El primero es PRA. Luego el contacto de la segunda fuente de luz, y así sucesivamente.
Si comprende el principio de este circuito, puede conectar fácilmente 3 o 4 lámparas fluorescentes de la misma manera.
Lea también: 56 Las mejores variedades productivas de pepinos para invernaderos: descripción y foto | +Reseñas
Par de lámparas y un estrangulador
Esquema con un estrangulador
Aquí se necesitan dos arrancadores, pero se puede usar solo un lastre costoso. El diagrama de conexión en este caso será un poco más complicado:
- Conectamos el cable del soporte del arrancador a uno de los conectores de la fuente de luz.
- El segundo cable (será más largo) debe ir desde el segundo soporte del arrancador hasta el otro extremo de la fuente de luz (bombilla). Tenga en cuenta que tiene dos nidos en ambos lados. Ambos cables deben ir a enchufes paralelos (idénticos) ubicados en el mismo lado.
- Tomamos el cable y lo insertamos primero en el enchufe libre de la primera y luego en la segunda lámpara.
- En el segundo zócalo del primero conectamos el cable con el zócalo conectado a él.
- Conectamos el segundo extremo bifurcado de este cable al estrangulador.
- Queda por conectar una segunda fuente de luz al siguiente arrancador. Conectamos el cable al orificio libre en el zócalo de la segunda lámpara.
- Con el último cable conectamos el lado opuesto de la segunda fuente de luz al acelerador.
Lea también: Berenjenas: descripción y características de 53 variedades populares e inusuales para campo abierto e invernaderos (Foto y video) + Reseñas Conexión sin estrangulador
Esta conexión no utiliza un estrangulador.
Este método se utiliza principalmente en lámparas antiguas cuando falla el balasto. Esto se puede hacer utilizando corriente continua, cuyo valor es más alto de lo habitual. Es decir, se debe aumentar el voltaje en el momento del arranque. La fuerza de este voltaje se selecciona en función de las características tanto de la red como de la propia fuente de luz.
Para conectar una lámpara fluorescente sin estrangulador, debe conectar un puente de diodos (o un par de diodos). Los contactos están cerrados en ambos lados en pares. En un lado de la fuente de luz debe haber más, en el otro menos.
Se puede usar un esquema similar incluso con un filamento quemado. Después de todo, un cilindro con gas con este método será alimentado por un voltaje constante. Solo tenga en cuenta que este método se puede usar por un período corto: con el tiempo, la tubería se oscurecerá rápidamente y luego, debido al agotamiento del fósforo, dejará de emitir luz por completo.
Lea también: Guisantes: descripción de las 43 variedades más populares, de tamaño pequeño, mediano y variedades de granos con fines forrajeros (Foto y Video) + Reseñas Conexión de ECE
Conexión del balasto electrónico (disparador electrónico)
Los estranguladores son dispositivos bastante ruidosos. Por ello, en los últimos años, se han conectado con poca frecuencia al sistema de iluminación fluorescente, sustituyéndolos por balastos electrónicos, digitales o analógicos.
Dichos dispositivos ya no necesitan un arrancador. Esencialmente, los disparadores electrónicos son pequeños tableros electrónicos. Ellos mismos pueden regular el nivel de voltaje y proporcionar una luz uniforme, sin parpadeo. Además, su funcionamiento es más seguro y menos inflamable y tienen una vida útil más prolongada.
Puede haber muchas opciones para implementar balastos electrónicos, pero hay dos formas principales de comenzar:
- las fuentes están precalentadas; esto ayuda a aumentar la eficiencia del dispositivo y reducir su parpadeo
- utilizando un circuito oscilatorio; el filamento en este caso forma parte de él; cuando pasa la descarga, los parámetros del circuito cambian, como resultado, el voltaje cae al nivel requerido
Puede deshacerse de los molestos zumbidos y parpadeos reemplazando el estrangulador antiguo por un balasto electrónico moderno. Para esto debes:
- Desensamble el circuito viejo quitando el acelerador, el motor de arranque y el condensado. Solo una fuente de luz y los cables deben permanecer en el interior.
- Adjuntamos el balasto electrónico seleccionado para el poder al cuerpo con tornillos autorroscantes. Si hay dos lámparas, entonces la potencia del mecanismo electrónico debe ser 2 veces mayor
- Lo conectamos con cables a los enchufes de las lámparas.
- Si el montaje se realiza correctamente, ambas fuentes de luz deben encenderse al mismo tiempo, con una luz uniforme y brillante. Buzz, por supuesto, ya no debería serlo.
Ventajas y desventajas de las fuentes de luz fluorescente.

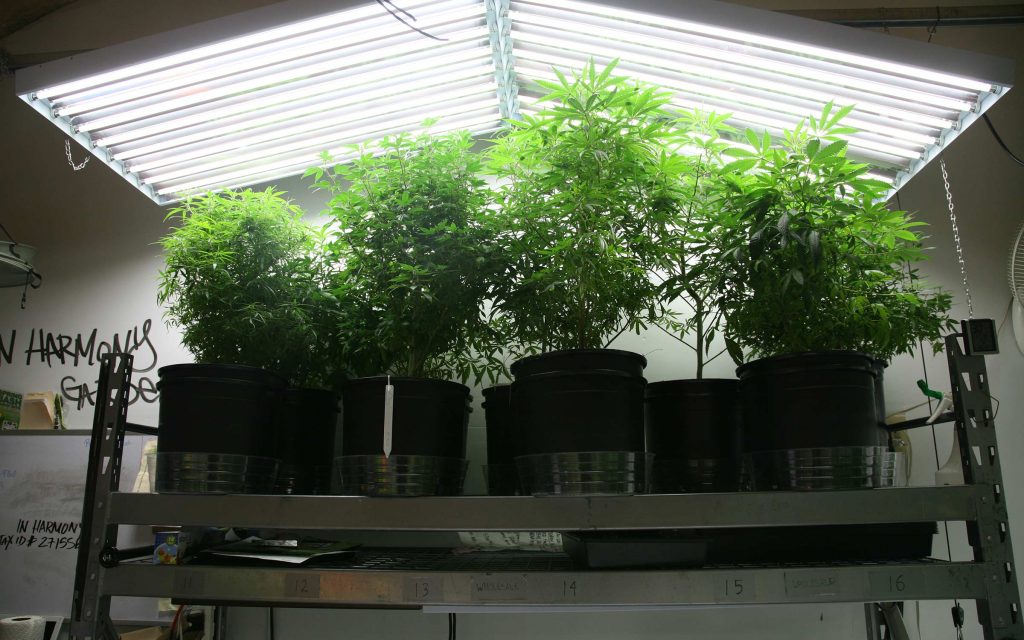

Uso de lámparas para el cultivo de plantas en invernadero.
- La primera ventaja significativa de tales dispositivos es un importante ahorro de energía. Las fuentes de luz de última generación, que funcionan según este principio, lo gastan 4-5 veces menos que las lámparas incandescentes convencionales.
- Además de la alta potencia lumínica, una larga vida útil es un punto positivo. Puede ser de 12 a 25 mil horas. Dichos dispositivos se utilizan a menudo para la iluminación de contraste de grandes áreas (oficinas, centros comerciales, escuelas) o para el alumbrado público. Se utilizan en el transporte, en farolas, túneles.
- La necesidad de conectar dispositivos adicionales (arrancadores y estranguladores)
- Dominancia en el espectro de la luz amarilla y distorsión de la reproducción cromática de los objetos iluminados
- Dimensiones significativas de la bombilla, lo que dificulta la redistribución uniforme del flujo de luz.
- La intensidad de la luz en tales fuentes puede verse influenciada por la temperatura ambiente.
- El calentamiento de la lámpara no ocurre inmediatamente; gana brillo completo después de un tiempo, a veces puede durar 10-15 minutos
- pulsación significativa de la luz, que puede afectar negativamente a la visión
- La presencia, aunque sea en cantidades mínimas, de mercurio, peligroso para la salud humana, las plantas y los animales
Los últimos desarrollos de los científicos se han convertido en fuentes de luz fluorescentes compactas, aparentemente similares a las lámparas incandescentes convencionales. Vienen con un enchufe estándar y se pueden atornillar fácilmente en cualquier lámpara de araña o de pie. No se requiere actualización.
Todos los balastos (lastres) en ellos están ubicados en el cartucho o se sacan por separado en pequeños bloques. Dichos dispositivos a menudo se denominan de ahorro de energía.
Comparación de parámetros de diferentes fuentes de luz.
Pero aún así, en los últimos años, los usuarios prefieren conectar lámparas LED modernas en lugar de lámparas fluorescentes. El principio de funcionamiento de estos dispositivos es significativamente diferente. Los matraces fluorescentes se llenan de gas y vapor de mercurio, y la radiación de luz se genera calentando la bobina de tungsteno. En los dispositivos LED, el emisor de luz es un grupo de diodos o un solo LED. Es él quien convierte la corriente en rayos de luz cuando fluye a través de un semiconductor.
Dichos dispositivos no solo son más duraderos y menos peligrosos. (El daño de las lámparas fluorescentes amenaza con ingerir mercurio en el cuerpo humano). La eficiencia de las fuentes de iluminación LED es mucho mayor, por lo que son más económicas. El esquema de conexión de una lámpara fluorescente o LED en ambos casos es lo más sencillo posible, basta con enroscar su cartucho en la base.
